Especificação do item
  • Marca: ELDOER
  • Modelo Número: SKU162905
  • Condição: novo
  • Tipo: Transistor Tester
  • Embalagem: other
Descrição do produto


aeProduct.getSubject()

aeProduct.getSubject()
aeProduct.getSubject()
aeProduct.getSubject()
aeProduct.getSubject()
aeProduct.getSubject()
aeProduct.getSubject()
aeProduct.getSubject()

descrição:
transistores, tubos de efeito de campo, diodos, resistores, capacitores, indutores, etc. com a função de teste capacitor ESR

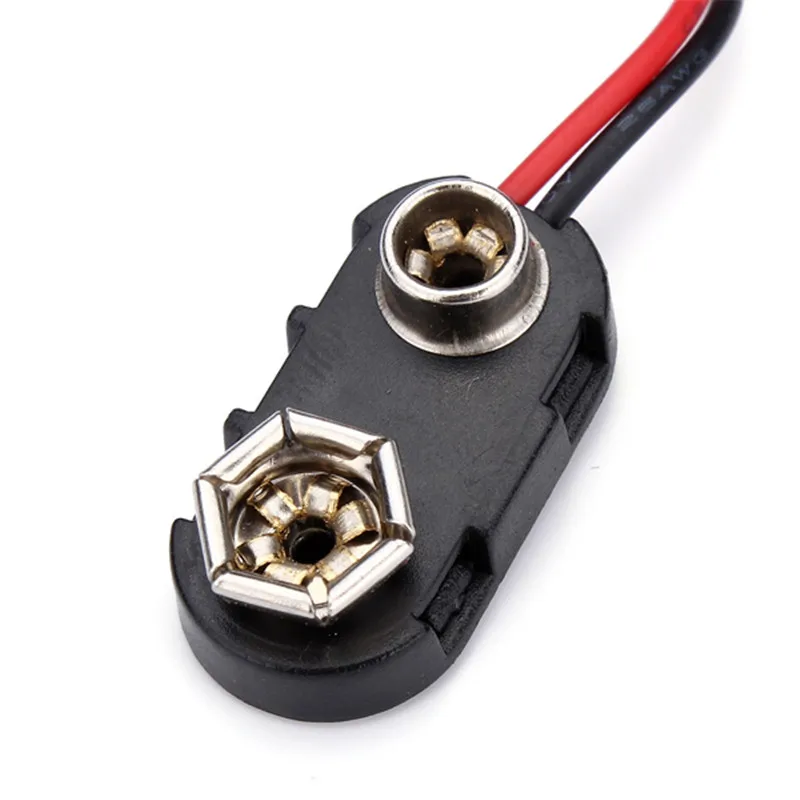

fonte de alimentação: DC9V (precisa trazer sua própria camada-built da bateria de 9 v 6F22)
peso: 0.077 kg

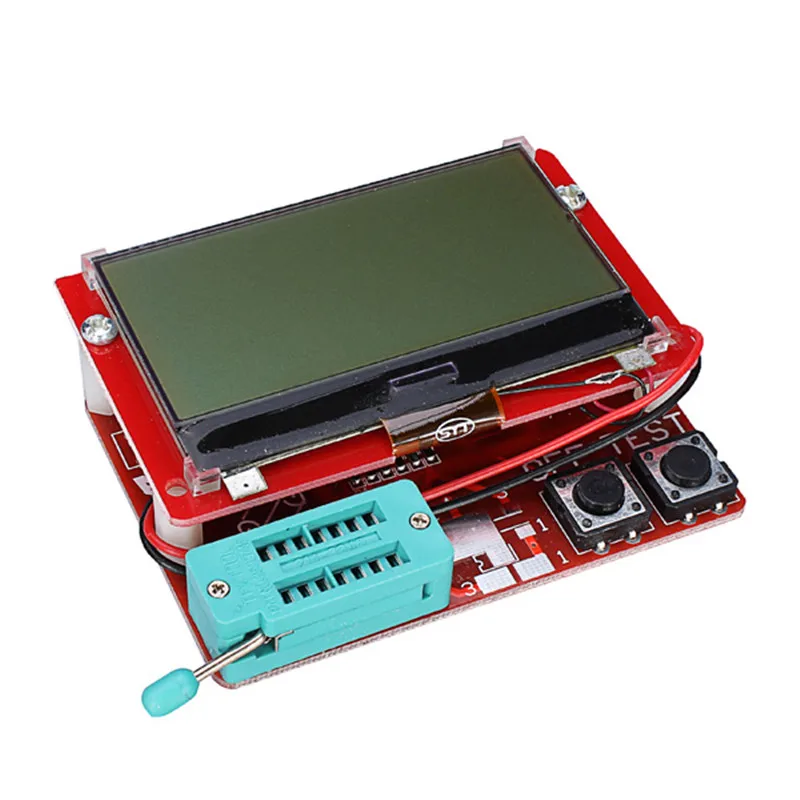

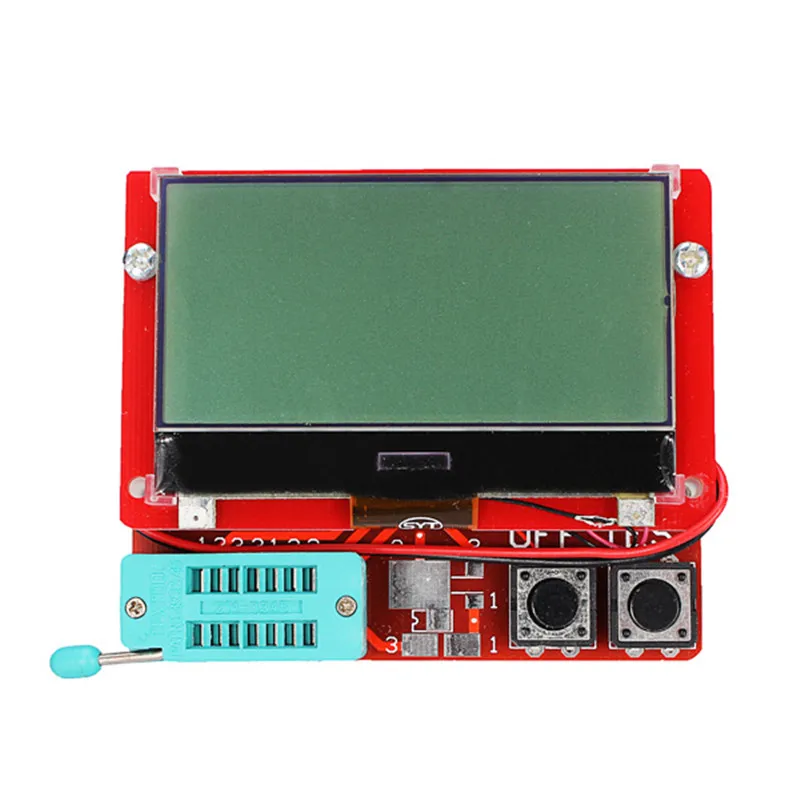

usar 12864 display de cristal líquido com luz de fundo, que cor é azul-branco
SMD, a tecnologia SMT, produtos de solda de refluxo de solda (evitar suite soldagem leva à falha)

função:
exibição gráfica ansiando por símbolos e ordem pino. ser claro à primeira vista
Use 128x64 display de cristal líquido (128x64 pontos de rede)
botão de desligamento rápido
consumo de energia do modo de desligamento
detecção de tensão de inicialização
detecção automática de NPN e pnp, n-canal e canal p-MOSFET,
diodo (incluindo diodo duplo), tiristor, transistor, resistor e capacitor e outros componentes
o pino de uma componente de teste automático, e exibir no LCD
pode detectar o transistor, coeficiente de amplificação MOSFET proteger diodo e o
determinar o número e o emissor do cardeal transistor frente tendenciosa tensão
medir a grade eletrodo de tensão de limiar e capacitância do MOSFET de portão
alta velocidade de teste, o prazo de validade do teste de componente em 2 segundos (exceto em grande
capacitor, que precisa de um longo tempo, o tempo medido é normal em 1 minuto)
uma operação de chave, one-click fix o teste de inicialização
fechado modos de consumo de energia: menos de 20nA
função de desligamento automático, que pode evitar o desperdício,
para economizar energia da bateria, melhorar a vida útil da bateria

aviso:
antes de medir a capacitância, o capacitor deve ser descarregada,
de outra maneira muito provável danificar o medidor


especificações: para você referência
1. Use ATmega8, ATmega168 ou ATmega328 micro-controlador
2. 2x16 caracteres LCD exibir os resultados
3. Uma operação chave, desligar automaticamente o poder
4. desligar a corrente apenas 20 nA, suporte para a operação da bateria
5. a versão de Baixo custo sem cristais, apoiar automaticamente desligar a energia.
quando não há medições, ele vai se transformar em modo de suspensão para reduzir o consumo de energia
para 1.05 k software versão ATmega168 ou ATmega328
6. a detecção Automática de PNP e NPN bipolar transistor, N canal e canal P MOSFET,
JEFT, diodo, diodo duplo, tiristor SCR
7. Automatically detectar pinagem
8. coeficiente de amplificação de corrente do transistor bipolar e junção emissor de Medição de tensão de limiar
9. Darlington transistores podem ser identificados pela alta tensão de limiar e alta fator de amplificação de corrente
10. O transistor bipolar e detecção de proteger diodo MOSFET
11. medir a tensão de limiar e portão MOSFET valor de capacitância
12. suporte dois resistores de medição e exibição simbólica, que demonstrou que o topo da
quatro Números e unidades. de acordo com a resistência do símbolo é conectado em ambas as extremidades do
sonda testador número (1-3). Então o potenciômetro também pode ser medido. Se uma extremidade do potenciômetro
para ajustar a ele, o testador é capaz de distinguir os pinos entre o meio e final
13. a resolução da medição da resistência é de 0.1 ohms, e o mais alto valor medido é de 50 m ohm
14. um condensador pode ser testado e medidos. o topo de quatro Números e unidades. os valores podem variar
a partir de 25pf (8 MHZ clock, relógio 50pf @ 1 MHZ) para 100mf. a resolução pode chegar 1pf (@ 8 MHZ clock)
15. ele pode medir para numérica mais de 2 uf capacitor resistência série equivalente (ESR) capacitância.
uma resolução de 0.01 ohms e exibição número de dois dígitos. Este recurso requer pelo menos 16 k flash
ATMEGA (ATmega168 ou ATmega328)
16. dois diodos podem ser exibidos na direção certa. além disso, exibição frente a queda de tensão
17. a detecção de um DIODO EMISSOR de luz de diodo, frente a queda de tensão é maior do que o normal. a detecção de
duplo diodo emissor de luz é o diodo
18. se a tensão de ruptura reversa é menor do que 4.5 V, os diodos Zener poderia ser detectado. Isso vai ser
mostrado como dois diodos, que só pode ser determinada pela tensão. sonda em torno do símbolo de diodo
é o mesmo, neste caso, você pode através do reconhecimento tensão de limiar 700mv perto de diodo ânodo real
19. se houver mais de três partes de diodo de inspeção, o número mostra outro estabelecimento de diodo
mensagens que falharam. isso só pode acontecer se conectado a todos os três sondas de diodo e é pelo menos
um tipo de diodo. neste caso, você só deve se conectar duas sondas e iniciar a medição
mais uma vez, um por um
20. medição de um único valor de capacitância reversa de um diodo. transistor Bipolar também pode ser
também medido, se você se conectar a base e o coletor e emissor
21. só precisa encontrar uma única medição de toda a ponte de ligação
22. valor menor que 25pf condensador é geralmente indetectável, mas pode ser com um diodo em paralelo ou
pelo menos 25pf condensador em paralelo. neste caso, você deve subtrair a parte de capacitância
23. resistência inferior a 2100 ohms pode medir indutância, se o seu ATMEGA tem pelo menos
16 k de memória flash. mais do que 20 h vai variar de 0: 01mH, mas a precisão não é bom.
os resultados das medições mostram apenas uma única elementos estão ligados
24. tempo de teste é de cerca de dois segundos, só precisa de um longo tempo de medição de capacitância e indutância
25. Software pode ser definido o número de medições antes de o desligar automaticamente
26. construído em função de auto-teste e verifique o sinal de relógio opcional 50 hz precisão de freqüência e
à espera da chamada (ATmega168 e ATmega328)
27. equipamento opcional porta de calibração resistência de saída e capacidade de auto-verificação do transtorno de zero
(ATmega168 e ATmega328). Precisa de um 100nf 20 uf capacitância conectado para pin1 e pin3
compensação entre comparador analógico tensão de offset. isso pode reduzir o erro de medição
de mais de 40 uf capacitor. com a mesma tensão correção capacitor tensão de referência interna
medição de ganho foi encontrado para ajustar a referência interna ADC

se o teste atual exceder corrente de retenção, o SCR e TRIAC pode ser detectado. mas alguns
semicondutores de silício controlado retificador e o tiristor bidirecional pode proporcionar maior corrente
do que a corrente de disparo. a corrente de teste é apenas sobre 6ma

pacote inclui:
1x12864 LCD Transistor Tester


aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()
Detalhes do pacote
  • Tipo de unidade: item
  • Peso do pacote: 0.12kg (0.26lb.)
  • Tamanho do pacote: 10cm x 6cm x 2cm (3.94in x 2.36in x 0.79in)
