Especificação do item
  • Dissipação de Energia: as the description
  • Tensão de alimentação: as the description
  • Temperatura de Operação: as the description
  • Modelo Número: as the description
  • Marca: MLLSE
  • Condição: novo
  • Aplicação: as the description
  • Tipo: as the description
Descrição do produto
este kit utiliza processador ARM Cortex-M3 (STM32F103C8), e inclui um 2.4-polegadas tela tft a cores, pode ser usado como BRAÇO placa de desenvolvimento de teste.
pode ser o desenvolvimento secundário na base deste kit, por exemplo, ele pode ser alterado para Milivoltímetro, registradores de dados.
deslocamento vertical ajustável, e com as instruções.
com automático, regular e modos de one-shot, fácil de capturar o momento de forma de onda.
disponível subindo ou caindo gatilho borda.
observável anterior gatilho de forma de onda (atraso negativo).
pode congelar a qualquer tempo de exibição de forma de onda (hold).
vem 1Hz/3.3 V teste de fonte de sinal de onda quadrada.
com display digital de parâmetro de forma de onda, incluindo a frequência, período de tempo, largura de pulso, relação de dever, MAX./MIN./AVG./Pico-Pico/virtual de valores.
função de armazenamento da forma de onda: não vai perder a forma de onda após o poder fora.
curto-circuito e circuito aberto-detecção de circuito: pode ajudar o usuário a descobrir o erro de solda.
controlador TFT função de reconhecimento.
nota:
este kit DIY não é soldada.
especificações:
-Taxa de Amostragem em tempo Real máximo: 1 Msps
precisão: 12Bit
amostragem Profundidade Buffer: 1024 bytes
Largura De Banda analógica: 0-200 KHz
Sensibilidade Vertical: 10mV/Div-5 V/Div (1-2-5 forma progressiva)
Impedância de entrada: 1MΩ
Tensão máxima De Entrada: 50Vpp (1: 1 sonda), 400Vpp (10: 1 sonda)
Modos de acoplamento: DC/AC/GND
o Horizontal Faixa de Base de Tempo: 10μs/Div-50 s/Div (1-2-5 forma progressiva)
Tensão de alimentação: DC 9 V
PCB Tamanho: 117*76mm/4.6 * 3in
Tamanho da tela: 52*40mm/2 * 1.57in
Tamanho do pacote: 18*12.5*3 cm/7.08*4.92 * 1.18in
Peso da embalagem: 119g/4.21 oz
Lista do pacote:

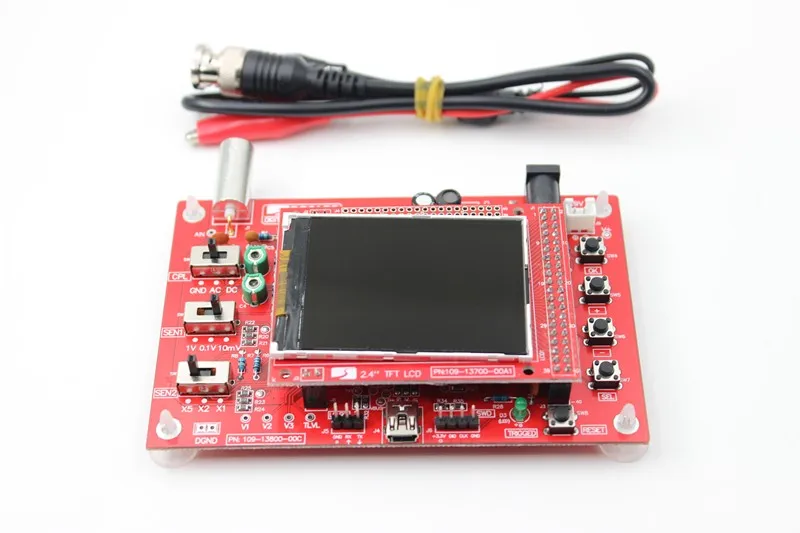

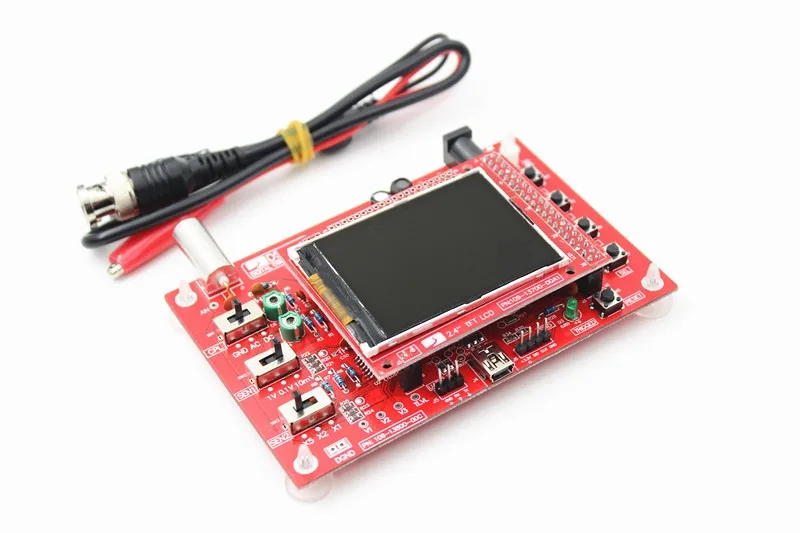

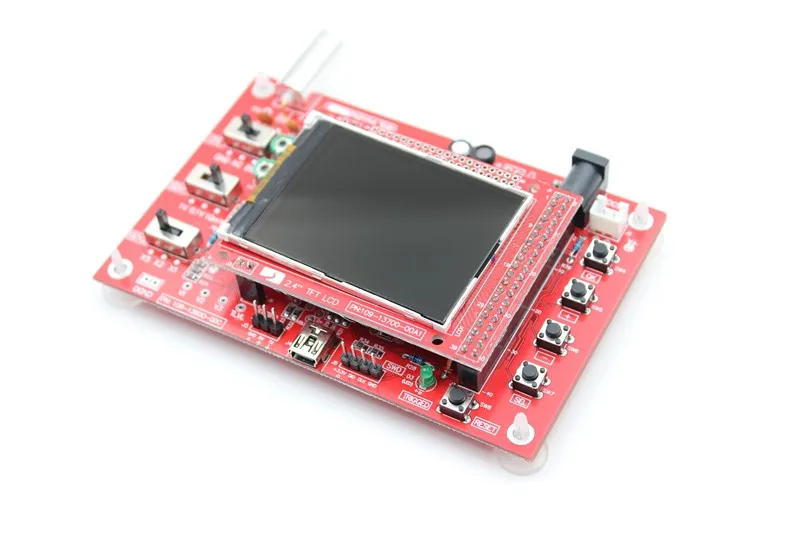

1 * Kit Osciloscópio DSO138

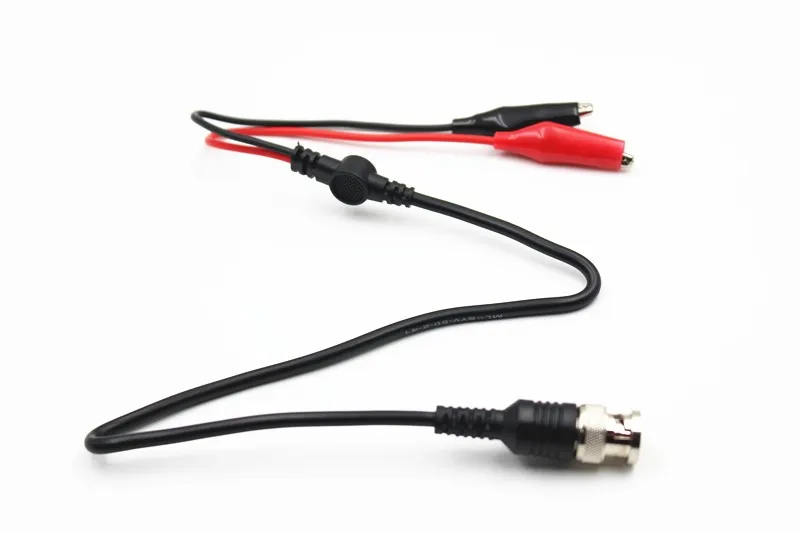

1 * Sonda
3 * Manual Do Usuário (Inglês)
IMG_0744IMG_0745IMG_0751IMG_0753IMG_0754IMG_0755
