  • Tipo: Regulador de tensão
  • Condição: novo
Descrição do produto

bem-vindo à nossa Loja

ShenZhen Eletrônicos CÉU AZULCo., Ltd

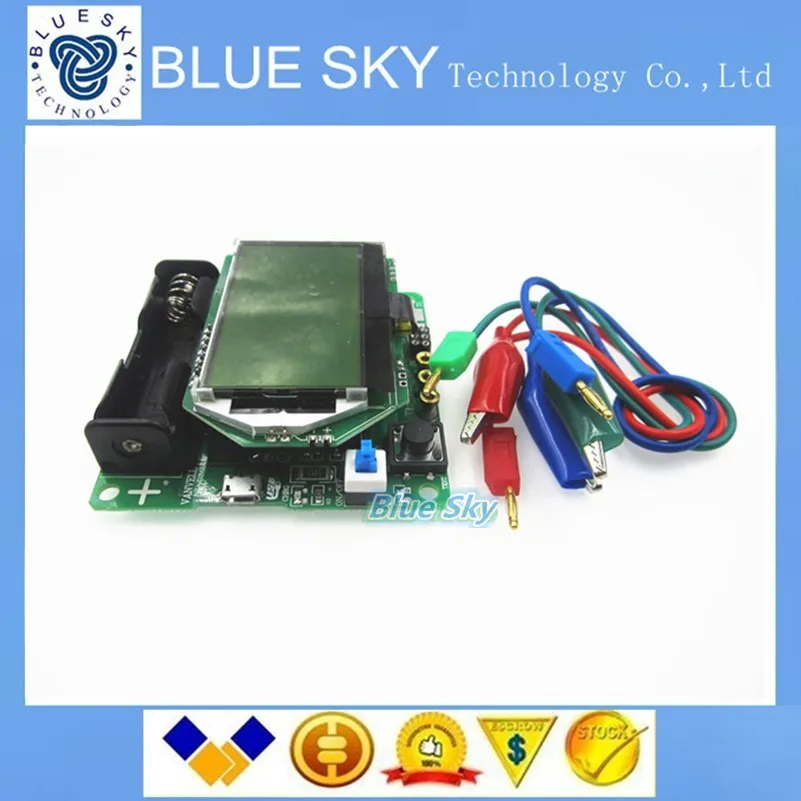

sobre o transistor Tester Multifunction:
o testador usa 3.7 V bateria de lítio recarregável (modelo da bateria: 14500) equipado com design portátil, mas você pode usar o T-MICROUSB tomada para carregar a bateria e poder sistema para um longo período de tempo no uso interno de mais econômico e mais conveniente, eliminando a necessidade de sempre a ser substituído bateria de entrada econômica!
características:
uma tecla de operação de medição, auto power off delay. Shutdown atual é apenas 20nA, suporte para a operação da bateria.
PNP e NPN bipolar transistor de detecção automática, N, P-canal MOSFET, JFET FET, diodos, dois diodos, tiristores, resistores, capacitores, indutores. definições de pinos de detecção automática.
o factor de amplificação de corrente de medição (B) do transistor bipolar e o turn-on tensão do emissor de junção (Uf). transistor Darlington fator de amplificação pode ser identificado pelo alto limiar de tensão e corrente de alta.
pode detectar bipolar transistores e diodos de proteção interna do MOSFET e exibido na tela.
medir a tensão de limiar e o portão capacitância do MOSFET.
apoio duas medições de resistência, o potencial pode ser medido. se o potenciômetro é ajustada para o seu fim, o testador não pode distinguir entre o meio e as extremidades do pino.
resolução de medição de resistência é de 0.1 ohms, o valor máximo de 50 M ohms medições.
faixa de medição de capacitância de 25pf para 100mF (100000 UF). resolução de até 1 pF, faixa de medição de indutância 0.01 MH-20 H, caso contrário ele irá aparecer como um resistor, indutor de resistência DC é maior do que se a Europa 2100 também será exibido como um resistor.
ele pode detectar 2 UF acima capacitor resistência série equivalente (ESR), uma resolução de 0.01 ohms. esta característica é muito importante para o desempenho de detecção do capacitor.
ele pode exibir símbolos dos dois diodos na direção certa, também mostra a frente a queda de tensão.
LED para detecção de queda de tensão direta do diodo maior do que o normal. LEDs duplo detectado como duplo diodo. detecção simultânea de light-emitting diodes irá piscar.
tempo para cada teste é de cerca de dois segundos, apenas o grande capacitância e indutância medições vai levar um longo tempo.
correção:
curto três lado teste, para o teste, as instruções na tela correção passo. quando solicitado a desligar a extremidade curta da calibração tempo off três testes vai continuar, quando solicitado no 1-3 pé 100nF capacitor de acesso ao longo do tempo, acesso ao programa de distribuição após a correção capacitores 1 uF entrará automaticamente o próximo passo. correção até o final de o reiniciar para completar a correção.
os principais parâmetros e uso:
1 usando ATmega8, ATmega168 ou ATmega328 microcontrolador.
2 2x16 caráter LCD exibir os resultados.
3 one-botão de operação, desligamento automático de energia.
4 desligamento atual de apenas 20nA, suporte para a operação da bateria.
5 low-cost versão sem o cristal, auto power off. 1.05 k versão do software ATmega168 ou ATmega328 no modo de hibernação quando nenhuma medida para reduzir o consumo de energia.
6 detecção Automática PNP e NPN bipolar transistor, N, P-canal MOSFET, JFET, diodos, diodo duplo, tiristor SCR.
7 detecta automaticamente a pinagem.
8 a tensão de limiar e fator de amplificação de corrente da junção emissor do transistor bipolar medições.
9 transistor Darlington através de uma alta tensão de limiar e alta-fator de amplificação de corrente identificados.
10 pares de transistores bipolares, testes de diodo de proteção MOSFET.
o valor da tensão de limiar de 11 e a capacidade da porta de um MOSFET é medido.
12. suporta duas medições de resistência e símbolos mostram a maior quatro números e unidades. ambas as extremidades do símbolo da resistência é mostrado ligado ao dispositivo de teste sondas número (1-3). por conseguinte, o potencial também pode ser medido. se o potenciômetro é ajustada para o seu fim, o testador não pode distinguir entre o meio e as extremidades do pino.
13 resolução de medição de resistência é de 0.1 ohms, o mais alto valor medido 50 M ohms.
14 pode ser detectado e medido um capacitor. máximo de quatro números e unidades. os valores podem ser a partir de 25pf (8 MHz clock, relógio 50pF @ 1 MHz) para 100mF. resolução de até 1 pF (@ 8 MHz relógio).
15 pode ser maior do que o valor para 2 UF capacitor resistência série equivalente (ESR) valor de capacitância medida. resolução de 0.01 ohms e um-dois dígitos display numérico. este recurso requer pelo menos 16 K Flash ATMEGA (ATmega168 ou ATmega328).
16 pode exibir símbolos dos dois diodos na direção certa. além disso, a queda de tensão direta exibido.
17 LED de detecção para a queda de tensão do diodo para a frente é muito maior do que o normal. LEDs duplo detectado como duplo diodo.
diodo Zener de 18 pode ser detectada, se a tensão de ruptura reversa é inferior a 4.5 V. isso vai aparecer como dois diodos, só pode ser determinada pela tensão. sonda em torno do símbolo de diodo é o mesmo, caso em que, você pode tensão de limiar 700mV perto do verdadeiro reconhecimento de diodo ânodo!
19 Se Houver mais de três tipo de diodo peças de inspeção, a incapacidade de estabelecer o número de diodos outra mensagem. isso só vai acontecer se o diodo é ligado a todos os três sondas e pelo menos um diodo. neste caso, você só deve se conectar as duas sondas e começar a medir novamente, um por um.
20 medidas de um único diodo reverso os valores de capacitância. transistores bipolares também pode medir, se você se conectar a base e colecionador ou emissor.
21 precisa encontrar uma medição do full-ponte de ligação.
25pf condensador de valores inferiores a 22 são geralmente indetectável, mas com um diodo em paralelo ou pelo menos 25pf condensador em paralelo. neste caso, você tem a subtrair parte os valores de capacitância shunt.
23 ohm resistor vai medir indutância de menos do que 2100, se você tem pelo menos 16 K ATMEGA flash. variam de 0: 01mH do que 20 H, mas a precisão não é bom. os resultados das medições mostram apenas um único elemento de ligação.
24 o tempo de teste é de cerca de dois segundos, apenas as medições de capacitância e indutância vai demorar mais tempo.
25 software pode ser configurado para desligar automaticamente o poder para medir o número de vezes antes.
26 embutido função de auto-teste com selecionável freqüência de clock de 50Hz sinal de verificar a exatidão e esperar por a chamada (ATmega168 e ATmega328).
27 opcional e resistência zero offset calibração de equipamentos de medição de capacidade de auto-teste da porta de saída (ATmega168 e ATmega328). precisa de um capacitor de 100nF 20 uF conectado para compensar o comparador analógico entre os pinos 1 e 3 o deslocamento de tensão. isso pode reduzir o erro de medição acima capacitor de 40 uF. com a mesma calibração interna de tensão capacitor tensão de referência é encontrado para medição de referência ADC ajuste interno ganho.
se o teste atual excede a corrente de retenção, o e thyristor triac pode ser detectado. mas alguma corrente maior do que a de semicondutores SCR e triac testador pode fornecer a corrente de disparo. disponível corrente de teste é apenas sobre 6mA! Note que todas as funções de ter usado apenas programa single-chip de memória como mais ATmega168.
pacote incluindo
1x medidor de esr (não incluindo a bateria)
3 xHigh qualidade da linha de teste
177

Detalhes do pacote
  • Tipo de unidade: Jogo
  • Peso do pacote: 0.18kg (0.40lb.)
  • Tamanho do pacote: 8cm x 4cm x 3cm (3.15in x 1.57in x 1.18in)
